Podstawowe elementy instalacji kotła na pellet

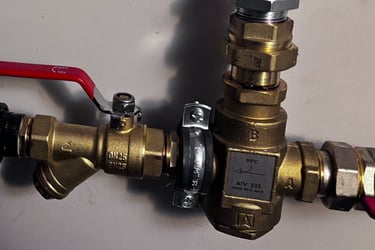

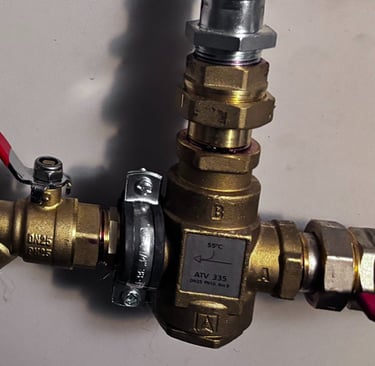

Zawór ATV

Zawór ATV (Automatic Thermostatic Valve) to automatyczny zawór termostatyczny, który chroni kocioł na paliwo stałe przed korozją spowodowaną zbyt niską temperaturą. Działa on poprzez mieszanie gorącej wody wychodzącej z kotła z chłodniejszą wodą powracającą z instalacji, utrzymując w ten sposób stałą i odpowiednią temperaturę wody powrotnej. Dzięki temu kocioł pracuje sprawniej, a jego żywotność ulega wydłużeniu.

Do momentu osiągnięcia temperatury otwarcia, zawór ATV utrzymuje tzw. krótki obieg – w tym czasie ogrzewany jest jedynie płaszcz wodny kotła oraz krótki odcinek instalacji do samego zaworu. Najczęściej stosowany przez nas model, ATV 55, otwiera się przy temperaturze 55°C. Gdy kocioł osiągnie tę temperaturę, zawór stopniowo zaczyna się otwierać, kierując ciepłą wodę do pozostałej części instalacji, np. do wężownicy zasobnika ciepłej wody użytkowej, aby podgrzać wodę do mycia, lub do układu centralnego ogrzewania, bufora czy sprzęgła hydraulicznego.

Dopóki temperatura wody przepływającej przez zawór nie osiągnie wartości otwarcia, ATV nie pozwala na przepływ ciepłej wody dalej w instalację. Montaż takiego zaworu jest często wymagany przez producentów kotłów jako jedno z podstawowych rozwiązań ochrony przed korozją niskotemperaturową.

Wadą tego rozwiązania jest to, że może ono wydłużać czas nagrzewania zarówno zbiornika ciepłej wody użytkowej, jak i całego systemu grzewczego. Dzieje się tak dlatego, że woda powrotna z instalacji ochładza zawór, co powoduje jego częściowe przymknięcie i ponowne kierowanie wody w mały obieg – aż do pełnego wygrzania kotła. W efekcie proces rozgrzewania domu trwa nieco dłużej, choć zapewnia lepszą ochronę kotła i stabilniejszą pracę całego systemu.
